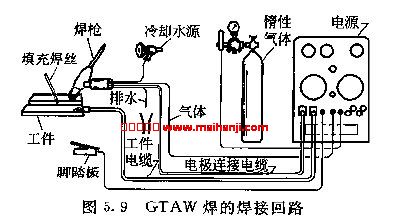

图5.9示出了GTAW焊的焊接回路。该电路中还示出了多个可选物件；冷态填充焊丝；用于在焊接过程中调节电流的脚踏板；用于冷 却大电流焊枪的冷 却水系统。GTAW焊通常采用恒流外特性的直流电源或交流电源。采用直流电流电源时，两种极性接法均可用，这需要根据母材类型及厚度来选择。

交流GTAW采用高频火花放电振荡器引弧时，需要采取决定的保护措施，因为装有高频火花放电振荡器的弧焊电源向外辐射多处频率的电信号，这些信号干扰无线电及电视信号。有鉴于此，美国国内使用的这种电源应符合美国联邦通信委员会（FCC）的相关规定。大多数国家都有类似的规定。

内置高频稳弧器或装有分立式高频稳弧器的焊机必须可靠接地并配置专用屏蔽装置。制造商会提供有关限制辐射的安装说明，一般要求焊接所在区域内的所有导体均接地。如果按照制造商的安装说明进行安装，则高频稳弧器会满足美国联邦通信委员会（FCC）的相关规定。
